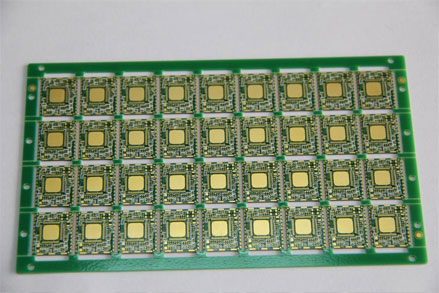

PC和PC通常通過沖壓孔連接，在主板拼版中，小板和小板之間需要連接起來，一面方便客戶后續焊接和粘貼電路板；另一面可以提高板的利用率從而降低生產成本。

因每個公司的產品需求不同，因此用到的PCB板的尺寸也不用。電子行業的PCB板相對較小通常會將他們?cè)O(shè)計成拼版的方式，這不僅有利于電子工廠的生產加工，還能減少電路板的浪費并降低成本。

如何在PCB板上找到孔?

為了方便板的制造和PCBA加工，PCB拼版設計需要板上的定位孔，小于0.65MM的QFP放置在其對角線位置；用于拼版PCB子版的定位參考符號應成對使用，并放置在定位元件相對角上。大型組件應具有定位柱或定位孔。
